Module quang LGQ100G-100SR4 - 100G QSFP28 850nm 100m DOM MTP/MPO MMF
- QSFP28 4-lane SR optical transceiver, 103.125 Gbps. up to 100 m (OM4) / 70 m (OM3), MTP/MPO connector, 850 nm, Standard 0°-70°C, 4 Lanes of MMF, 1.9 dB optical budget, DDM/DOM, ≤ 3.5W power.
| Mã sản phẩm | LGQ100G-100SR4 |
| Tình trạng | Còn hàng |
ĐẶC ĐIỂM KỸ THUẬT
| Thông tin hàng hóa | Chi tiết |
| Bảo hành: | 36 tháng |
| Vận chuyển | Miễn phí HN |
| Thuộc tính | Chi tiết |
| Media Type | Multi Mode Fiber |
| Connectors | MTP/MPO |
| Tx Wavelength | 850 nm |
| Distance | 100m |
LGQ100G-100SR4 – Module quang chính hãng
I. Giới thiệu tổng quan sản phẩm LGQ100G-100SR4

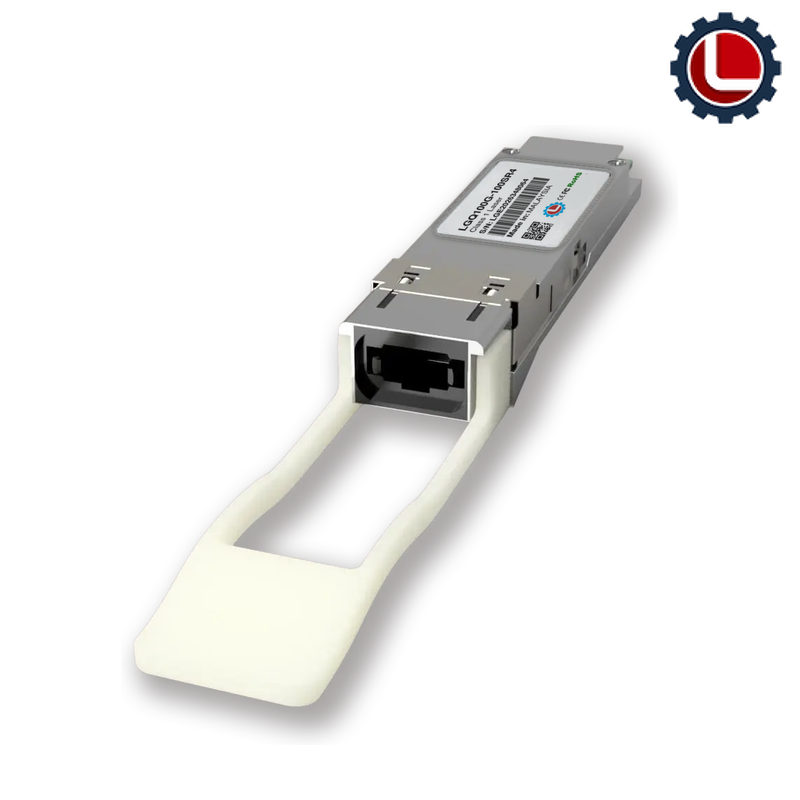

Hình ảnh LGQ100G-100SR4
II. Thông số kỹ thuật Module Quang LGQ100G-100SR4
| Parameter | Value |
| Product Type | Optical Transceiver |
| Part Number | LGQ100G-100SR4 |
| Media Type | 4 Lanes of MMF |
| Connectors | MTP/MPO |
| TX Wavelength | 850 nm |
| RX Wavelength | 850 nm |
| Minimum Optical Budget | 1.9 dB |
| Maximum Distance | 100 m (OM4) / 70 m (OM3) |
| Supported Data Rate | 103.125 Gbps Data Rate, each Lane up to: 25.78125 Gbps |
| Supported Applications | 100G Ethernet (103.125Gbps) |
| Digital Diagnostic Monitoring (DDM) | Supported |
| Optical Clock And Data Recovery (CDR) | Supported |
| Operating Temperature Range | Standard 0°-70°C |
| Storage Temperature Range | – 40° to 85°C |
| Relative Humidity (Non-Condensation) | 0 to 85% |
| Power Consumption | ≤ 3.5W |
| Power Supply Voltage Typical | + 3.3V |
| Power Supply Voltage Range | -3.135 to 3.465V |
| Chipset | Macom, Sumitomo, Samtech, Oclaro, Avago, II-IV |
| Compliance | QSFP28 MSA, 802.3bm 100GBASE-SR4, IEEE 802.3bm, SFF-8636, SFF-8665, CE, RoHS-6, Class 1 FDA, IEC60825-1 Laser Safety Com – pliant Transceiver is CE/RoHS certified and is compliant with product safety standards. LGQ100G-100SR4 Transceiver is ful- ly compliant to QSFP28 Multi Source Agreement (MSA), IEEE 802.3bm 100GBASE-SR4 standard. Consequently compliance to above standards guarantees that module is compatible and works with majority of networking equipment, where is not implemented special algorithm for protection against third party modules. However – our technical team has accumulated deep expertise in custom-encoded firmware’s for 100GBASE-SR4 QSFP28 transceiver in order to make it work in almost any brand equipment. We will be glad to know your requirements. |
| Transmitter Type | VSCEL Laser |
| Tx Wavelength Bandwidth | 20 nm (840-860 nm) |
| Average Launch Power (Min) Each Lane | – 8.4 dBm |
| Average Launch Power (Max) EachLane | 2.4 dBm Optical Modulation Amplitude OMA (Min) Each Lane: – 6.4 dBm Optical Modulation Amplitude OMA (Max) Each Lane: 3.0 dBm Difference in Launch Power between any Two Lanes OMA(Max): 4.0 dB |
| Launch Power in OMA minus TDEC (Min) Each Lane | – 7.3 dBm Transmitter and Dispersion Eye Closure (Max) Each Lane:: 4.3 dB |
| Extinction Ratio (Min) | 3 dB |
| Optical Return Loss Tolerance (Max) | 12 dB Average Launch Power OFF Transmitter (Max) Each Lane: – 30 dBm |
| Receiver Type | PIN photodiode |
| Rx Wavelength Bandwidth | 20 nm (840-860 nm) |
| Average Receiver Sensitivity (Min) Each Lane | – 10.3 dBm |
| Average Receiver Sensitivity (Max) Each Lane | 2.4 dBm |
| Receiver Overload | 3.4 dBm |
| Receiver Reflectance (Max) Each Lane | – 12 dB |
| Receive Power OMA (Max) Each Lane | 3.0 dBm |
| Receiver Sensitivity OMA (Max) Each Lane | – 9.2 dBm Stressed Receiver Sensitivity OMA (Max) Each Lane: – 5.2 dBm |
| LOS Assert (Min) | – 30 dBm |
| LOS De-assert (Max) | – 12 dBm |
| LOS Hysteresis (Min) | 0.5 dB |
III. Mã tương đương thay thế của LGQ100G-100SR4
Module quang LGQ100G-100SR4 có thông số tương đương, dùng thay thế cho các mã: QSFP-100G-SR4-S, JL274A, JL309A, JNP-QSFP-100G-SR4.
| Hãng | Mã tương đương |
| Cisco | QSFP-100G-SR4-S |
| HPE (H3C/Comware) | JL274A – HPE X150 100G QSFP28 MPO SR4 100m MM Xcvr |
| HPE Aruba | JL309A |
| Juniper | JNP-QSFP-100G-SR4 |
Lưu ý: tương đương theo thông số kỹ thuật. Vui lòng liên hệ để được xác nhận tương thích với model thiết bị cụ thể trước khi đặt hàng.
IV. Địa điểm phân phối chính hãng sản phẩm LGQ100G-100SR4
Phân phối chính hãng sản phẩm module quang LGQ100G-100SR4. Chúng tôi luôn tự tin với chất lượng và độ uy tín của mình qua nhiều năm phát triển trong lĩnh vực này, đồng thời luôn tự tin cam kết các sản phẩm được đưa đến tay khách hàng với đầy đủ CO/CQ, bảo hành chính hãng và đội ngũ kĩ thuật lắp đặt chuyên nghiệp. Vì vậy hãy liên hệ ngay với chúng tôi để nhận được báo giá, hỗ trợ và đặt mua sản phẩm:
Xem thêm các sản phẩm Module quang khác
DOWNLOAD TÀI LIỆU
| Datasheet |
